光伏/储能逆变器从站模拟 · 四可通讯测试

本案例针对光伏、储能项目四可通讯系统调试场景，基于数熵ED-N2-RS485蓝牙转RS485工业模块二次开发能力，实现手机端虚拟逆变器从站模拟。无需真实逆变器样机，即可搭建完整RS485通讯链路，完成四可通讯系统数据监测、参数配置、远程控制全功能校验，有效解决传统调试样机紧缺、故障场景难复现、效率偏低等痛点。

方案全程手机移动端操作、便携高效，适配Modbus RTU标准协议，可快速完成通讯网关与上位平台对接校验，覆盖项目前期联调、现场排障、功能验收全流程。

核心硬件：数熵ED-N2-RS485

由武汉数熵科技有限公司推出的工业级蓝牙串口调试器，支持二次开发与Modbus主从站切换，内置锂电池可48小时独立续航，支持全范围波特率调节，兼容标准Modbus协议，自带报文抓取与解析功能，是轻量化工控调试核心设备。

软件环境

移动端：数熵ED-N2-RS485二次开发文档与配套APP，支持逆变器从站模拟、寄存器自定义、报文监控、设备状态切换；上位主站：四可通讯系统（采集网关/云平台），作为Modbus主站发起读写与控制指令。

调试需求

四可通讯系统接入逆变器前，需完成全链路调试，验证两大核心能力：一是数据监测，精准采集逆变器电压、电流、功率、运行状态等参数；二是设备管控，支持开机、停机、限功率、故障复位等远程配置与控制。

传统调试痛点

• 依赖真机样机，调配周期长、成本高，前期无法预调试；
• 传统调试需电脑辅助，布线繁琐、现场便携性差；
• 边界工况与异常故障难以重复复现，协议排障效率低。

解决方案

依托ED-N2-RS485二次开发能力，通过手机APP搭建虚拟逆变器Modbus从站，替代真机接入RS485总线，与四可主站建立完整通讯链路，全场景模拟真机交互，完成全部调试校验工作。

通讯链路拓扑

四可通讯主站（网关/平台）→ RS485总线 → 数熵ED-N2-RS485模块 → 蓝牙无线传输 → 手机APP（虚拟逆变器从站）

链路工作原理

• 下行控制：四可主站下发指令，经RS485总线、ED-N2模块蓝牙透传至手机APP，虚拟从站解析并响应指令；
• 上行监测：手机APP模拟逆变器运行数据与状态，通过蓝牙回传模块，转为RS485信号上传主站，实现数据监测；
• 全链路透明传输：报文完整可查，无丢包延迟，完全复刻真机通讯逻辑。

硬件部署

1. ED-N2-RS485模块开机，内置锂电池独立供电，无需外接电源；
2. 模块RS485接口与四可网关并联接入同一总线，确保接线规范、无短路；
3. 电源绿灯常亮、蓝牙灯闪烁，即为硬件就绪。

手机端设备连接与参数配置

1. 手机开启蓝牙，打开APP扫描并配对ED-N2-RS485设备；
2. 串口参数与四可主站保持一致，完成波特率、校验位等参数适配；

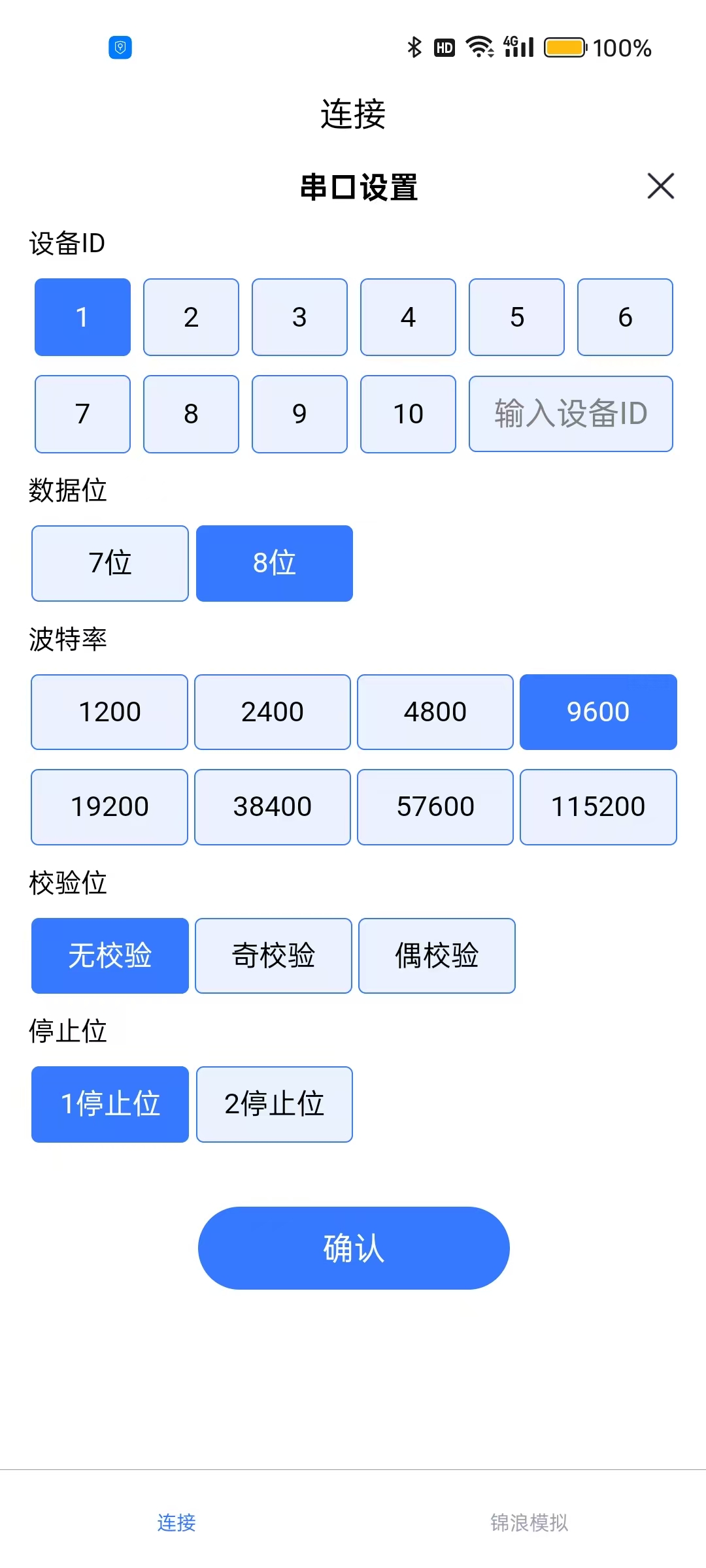

3. 开启逆变器从站模拟模式，配置从站地址、寄存器，预置设备型号、SN、固件版本等基础信息。

模拟数据与状态配置

通过二次开发APP全覆盖模拟逆变器运行场景：

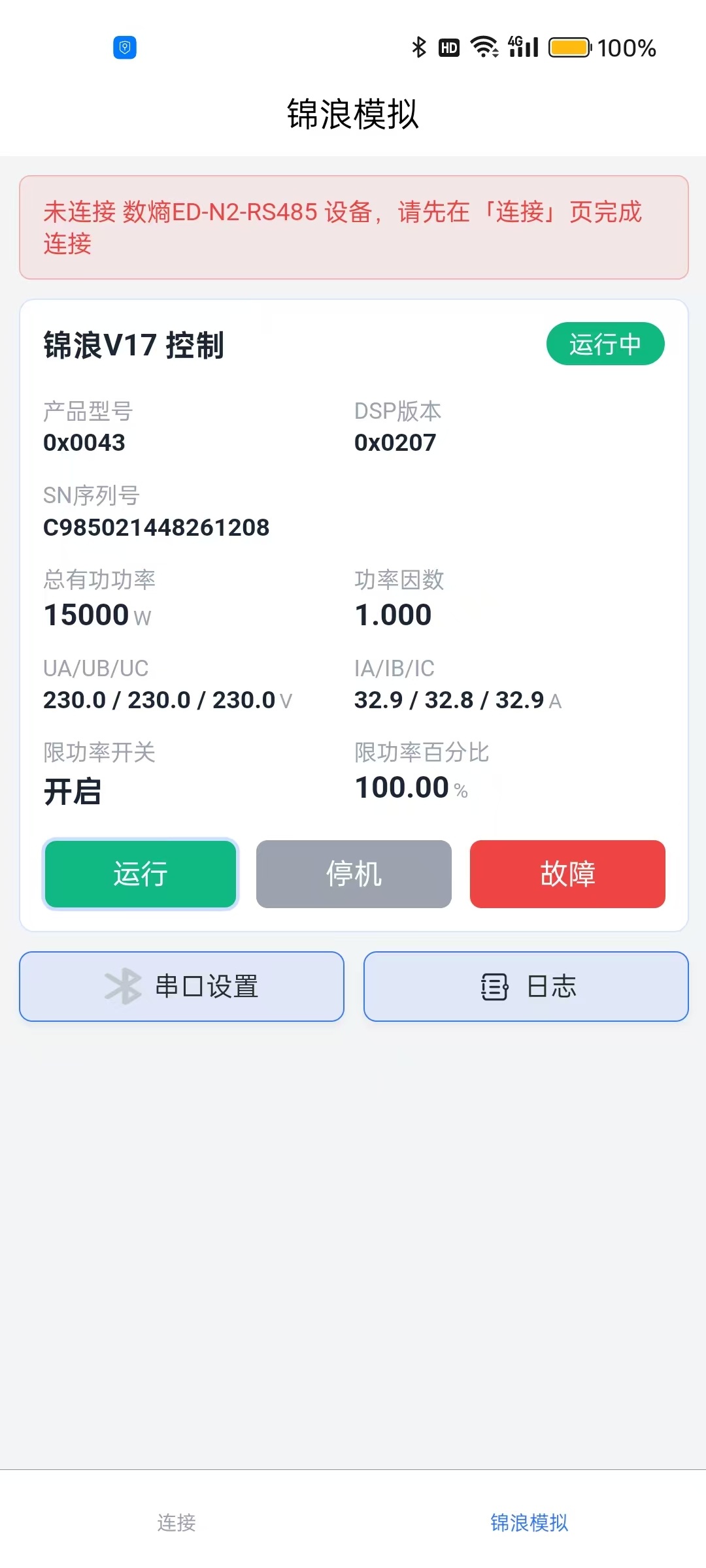

• 遥测数据：模拟三相电参、功率、功率因数、设备温度等，支持固定/浮动数值切换；
• 设备状态：可自由切换运行、停机、故障告警、限功率等状态；
• 参数遥调：支持主站参数写入指令，实时同步更新模拟器寄存器数据。

方案核心价值

• 降本提效、无需真机：摆脱逆变器样机依赖，项目前期即可开展联调，节约设备成本与调试周期；
• 安全可控、场景全面：虚拟设备可反复做极限测试与故障模拟，无硬件损坏风险；
• 轻便灵活、适配性强：设备续航持久、无需电脑，手机即可完成现场调试；
• 拓展性高、二次开发友好：可自定义协议与寄存器，适配多品牌逆变器通讯调试；
• 精准排障、提升质量：完整报文记录可精准定位通讯问题，大幅提升调试准确率。

适用场景

• 光伏储能项目四可通讯系统联调、功能验收；
• 逆变器、网关、工控平台Modbus协议对接调试；
• 现场总线稳定性检测与通讯故障排查；
• 技术演示、项目培训、设备功能模拟测试；
• 多型号设备通讯适配与二次开发验证。
