Modbus主站

使用手机作为Modbus主站调试终端。

• 软件：熵灵（APP / 微信小程序）— Modbus主站
• 硬件：数熵ED-N2-RS485

一、三步，轻松手机 Modbus 调试

蓝牙连接 → 参数设置 → 设备调试 → 数据监控，四步完成现场调试。

1.1 操作提示

• 微信小程序或 APP 直接蓝牙连接，无需在系统蓝牙中进行配对；
• 手机 → 熵灵应用 → 连接数熵硬件（分为 EB / ED / EC 系列）→ 参数设置，即可对支持标准 Modbus RTU 协议的设备调试（如中央空调、控制器、变频器等）；
• 多端支持：提供鸿蒙 APP、安卓 APP、Windows 应用和微信小程序。鸿蒙系统 5.0 以上用户可在应用商店搜索「熵灵」下载；安卓 APP 请联系技术人员获取。

二、参数设置

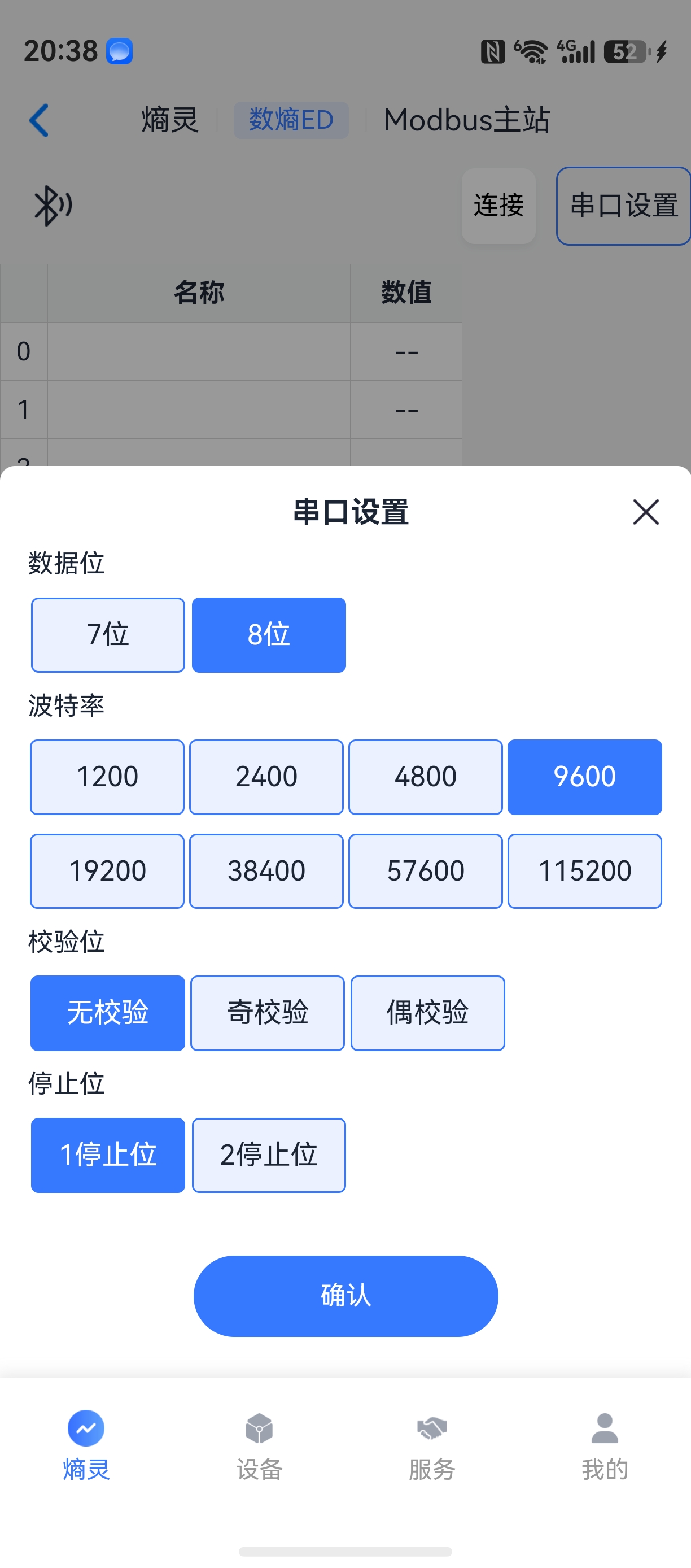

2.1 串口设置

• 2.1.1 确认设备的串口通讯参数：新设备，根据通讯协议找到默认的通讯参数，按默认通讯参数进行设置；旧设备，需找到旧设备使用的通讯参数，按其进行设置；
• 2.1.2 串口通讯参数变更说明：通过硬件拨码修改设备通讯参数后，应对设备进行断电重启，参数才会生效；通过软件方式修改设备通讯参数后，应对设备系统进行重启，参数才会生效；
• 2.1.3 熵灵默认串口设置：默认串口通讯参数为 9600,8N1，通过触控选中的方式修改参数；响应超时，表示从站无数据返回，检查串口设置与设备是否一致。

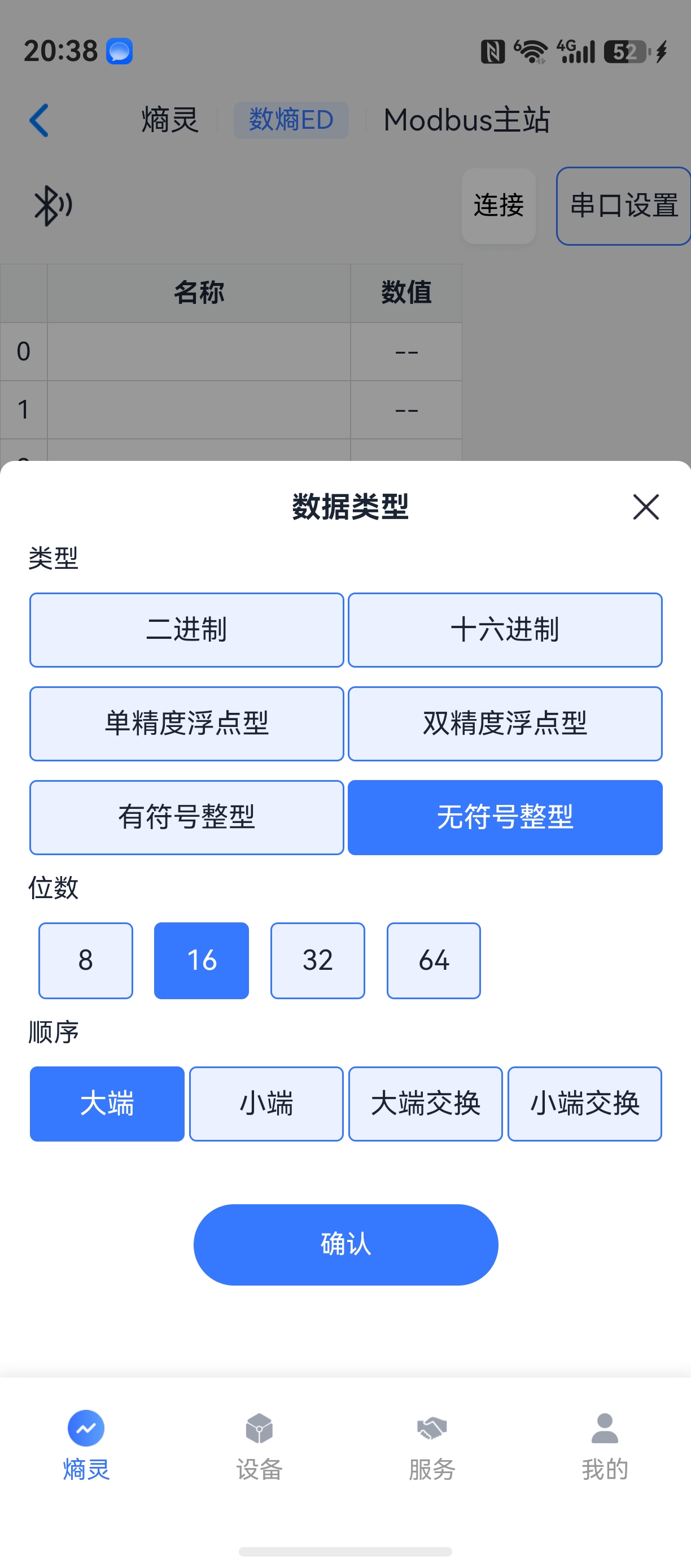

2.2 数据类型

• 2.2.1 数据类型设置：应根据协议上的数据类型，进行数据类型设置；
• 2.2.2 数据类型说明：
  • uint16：无符号整型，数值范围 0 到 65535，无负数值；其他场景标识：uchar、ushort、Word；
  • int16：有符号整型，数值范围 -32,768 到 32,767，有负数值；
  • float：单精度浮点，设置时应注意字节顺序；其他场景标识：FP32、Binary32、Single、Float32、real。
• 2.2.3 熵灵默认数据类型设置：无符号整型、16 位、大端类型，通过触控选中的方式修改参数；熵灵显示数值与现场设备不一致时（无倍率关系），检查数据类型设置；熵灵显示数值与现场设备不一致时（有倍率关系），属于正常现象。

数据类型与字节顺序的详细说明见下文「六、Modbus RTU 技术要点」。

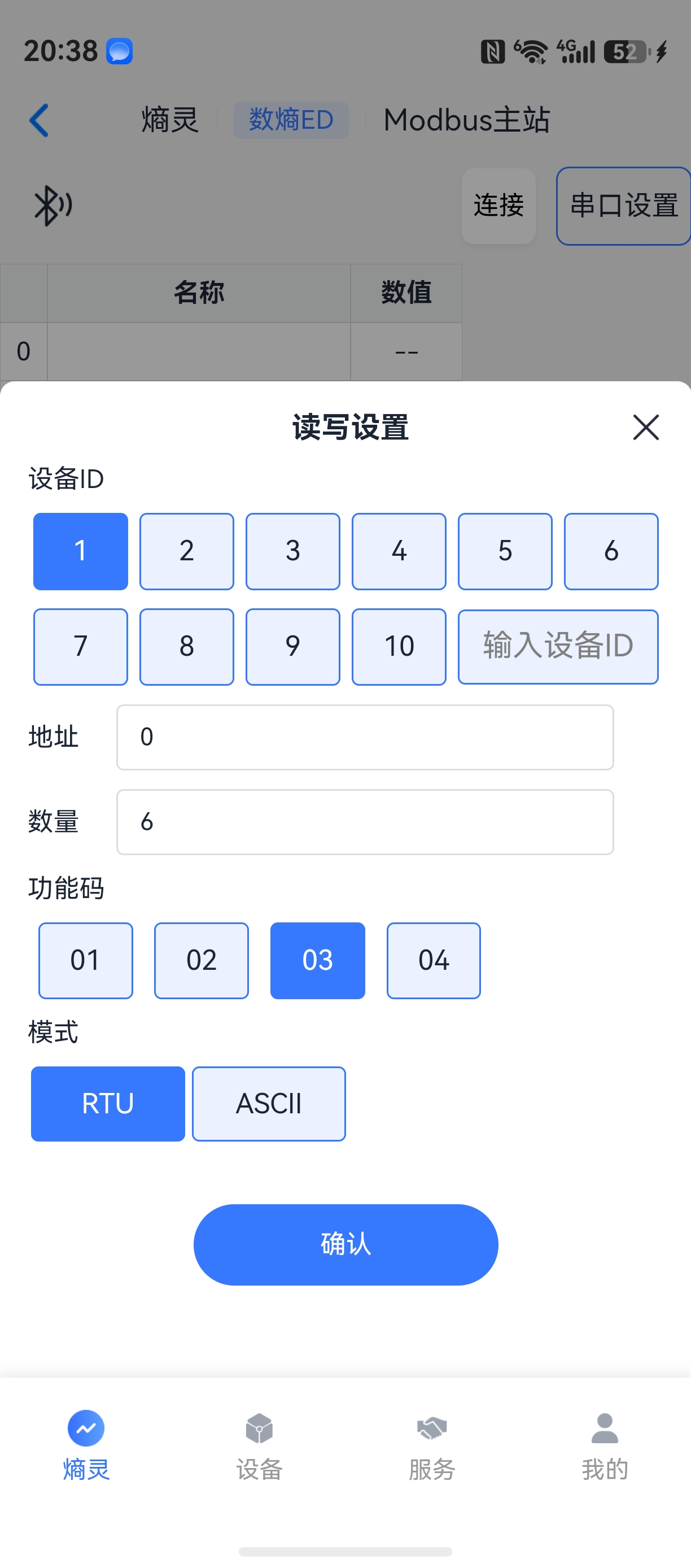

2.3 读写设置

• 2.3.1 设备 ID：设备地址范围 1-255，新设备查看产品说明默认参数；1-10 通过触控选中方式设置，10 以上通过输入框输入；
• 2.3.2 地址：【寄存器地址】采用十进制地址，地址从 0 开始，应注意协议中是否需要减 1；采用十六进制地址（如 0X1000，0X 标识一般代表十六进制）时，需要进行进制转换，将十六进制转为十进制；寄存器地址如 40001，使用 03 读数据时应输入 1（如果需要减 1，则为 0）——使用 03 功能码就已代表读取 40000 区域数据，只需输入属于该区域的地址即可；
• 2.3.3 数量：一次读取寄存器地址的数量；
• 2.3.4 功能码：支持 01、02、03、04、05、06、15、16 功能码；05、06、15、16 为写入功能码，在写入时自动弹出，无需单独进行设置。

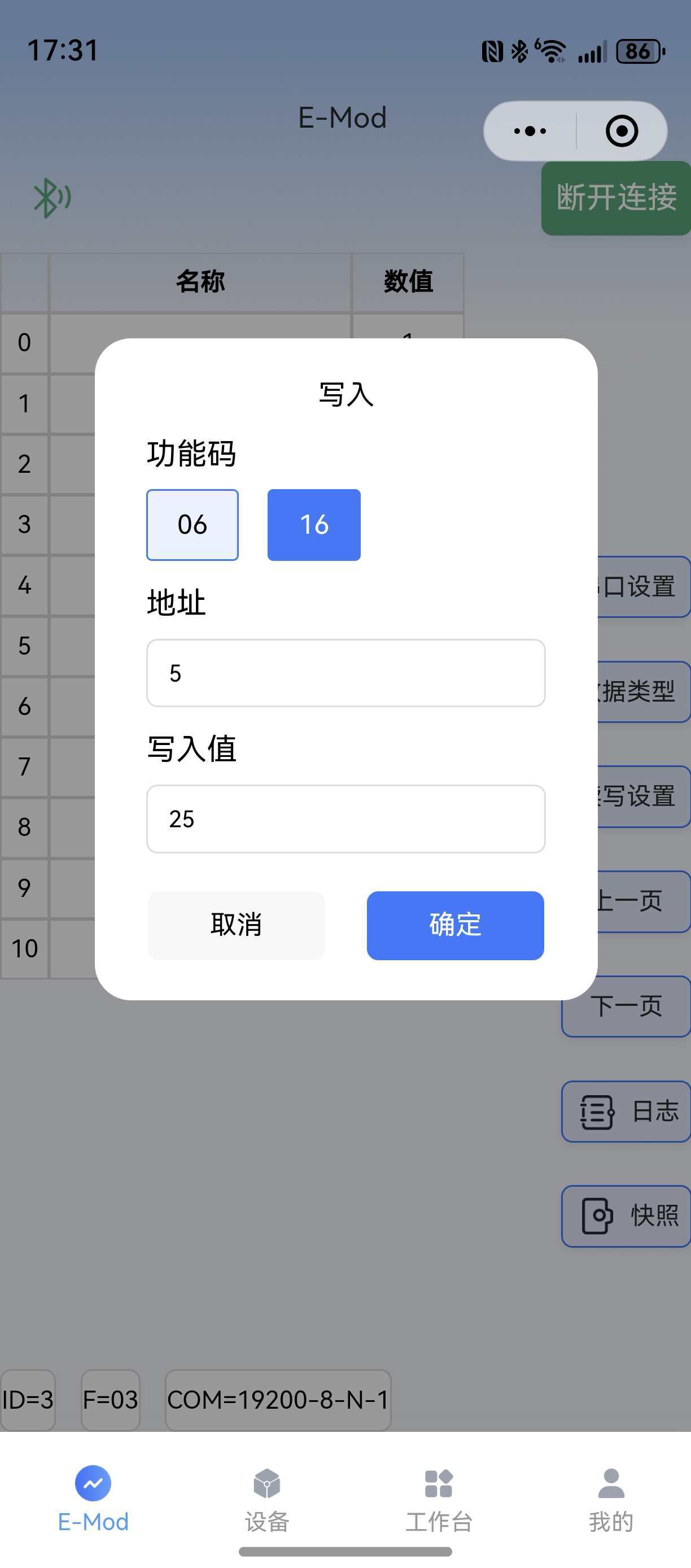

2.4 数值写入

• 写入功能码为弹窗式显示：点击数值，会出现写入按钮；点击写入按钮，会出现写入弹窗；
• 在写入弹窗中选择写入功能码，在写入值框中写入数值，点击确认；
• 在主界面上确认数值是否写入成功。

2.5 常见错误提示说明

• 读取寄存器地址错误，检查寄存器地址设置：如读取保持寄存器 40050，但从站仅支持 40001-40040。寄存器地址不应输入 40050，应输入 50（去掉区号 4），否则会报寄存器地址错误；
• 功能码错误，检查功能码设置：如熵灵设置为 02 功能码，但从站不具备该功能码功能；
• 写入数值错误，检查写入的数值：如使用 06/16 功能码向寄存器写入 500，但该寄存器仅支持 0-100 范围。

三、数据记录

3.1 日志功能

• 开启后以报文方式记录传输的报文，停止后在【我的】→【日志】生成对应的报文文件；
• 串口报文点击保存，可保存在【我的】→【我的日志】；
• 日志报文支持导出，点击导出即可生成对应的 .txt 文件。

3.2 快照功能

• 点击快照，快速记录当前页读取数值、名称与设置信息（如串口设置、数据类型、读写设置等）；
• 记录的快照在【我的】→【快照】中查看；
• 快照数据支持复用，可在主站调试中一键套用。

四、硬件参数（数熵 ED-N2-RS485）

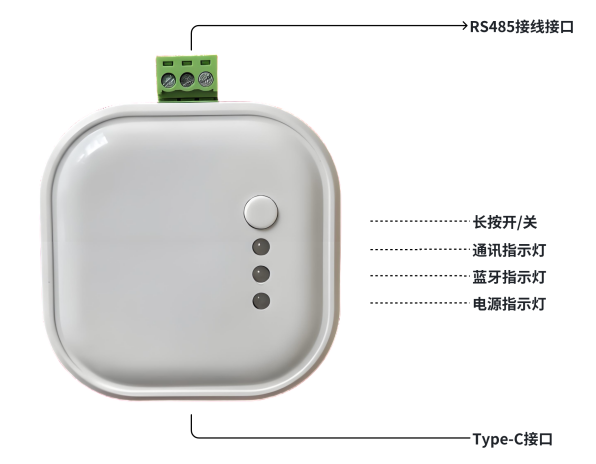

4.1 接口说明

• 开关按键：长按进行开关机；
• 电源指示灯：使用状态下为绿色，电量低于 20% 时为红色；充电状态下，充电中为红色，充满后变为绿色；
• 蓝牙连接指示灯：连接时为绿色；
• 通讯状态指示灯：绿色闪烁表示通讯状态良好，红色表示通讯故障，红色闪烁表示间歇性故障；
• 省电策略：开机状态下，蓝牙未连接超过 15 分钟会自动关机。

4.2 电池充电说明

RS485 产品内置充电锂电池，需要充电时将配送的充电线与产品的 Type-C 接口相连。电池充电时会点亮内置 LED 红色指示灯，电充满时指示灯变为绿色。

五、注意事项

• 首次使用前，建议设备先充满电；
• 蓝牙通讯距离建议保持在 20 米范围内以获得最佳稳定性；
• 设备长时间不使用时，请充满电后存放；
• 请勿自行拆卸设备，如有故障请联系数熵客服。

六、Modbus RTU 技术要点与实操方法（进阶）

Modbus RTU作为工业领域应用最广泛的串行通信协议，以简洁、稳定的特性成为设备互联的核心标准。

6.1 核心数据类型与字节顺序配置

常用数据类型及特性

• 无符号整型（uint16）：范围 0~65535，无负值，对应助手默认设置，常见标识为 uchar、ushort、Word，适用于温度、压力等非负物理量采集。
• 有符号整型（int16）：范围 -32768~32767，支持负值，适用于需要表示正负偏差的场景（如液位波动、电流偏移）。
• 单精度浮点型（float/FP32）：占用4字节（32位），精度较高，适用于高精度测量设备（如智能仪表、变频器），需重点关注字节顺序。
• 双精度浮点型（double）：占用8字节（64位），精度优于单精度，多用于对数据精度要求极高的场景（如实验室设备）。

字节顺序（端模式）解析

多字节数据在传输时存在字节存储顺序差异，熵灵modbus主站支持四种模式：

• 大端模式（ABCD）：高位字节在前，低位字节在后，解析结果为 0x12345678（对应十进制 305419896），符合多数工业设备默认规范。
• 小端模式（DCBA）：低位字节在前，高位字节在后，解析结果为 0x78563412（对应十进制 2018915346），常见于部分PLC与变频器。
• 大端交换（BADC）：双字节组内交换，解析结果为 0x34127856（对应十进制 872664150），适配特殊协议设备。
• 小端交换（CDAB）：字节组顺序反转后交换，解析结果为 0x56781234（对应十进制 1454082612），少数进口设备采用此模式。

实操提示：若modbus主站显示数值与现场设备不一致（无倍率关系），优先检查数据类型与字节顺序设置，需与设备通讯协议严格一致。

6.2 Modbus RTU 功能码详解与应用

读取类功能码（01、02、03、04）

功能码	功能描述	适用寄存器	实操场景
01	读取线圈状态	线圈寄存器（00000~09999）	查询设备开关状态
02	读取离散输入状态	离散输入寄存器（10000~19999）	采集设备数字量输入
03	读取保持寄存器	保持寄存器（40000~49999）	读取设备可写参数
04	读取输入寄存器	输入寄存器（30000~39999）	采集设备模拟量输入

写入类功能码（05、06、15、16）

功能码	功能描述	适用场景
05	单线圈强制写入	控制单个开关设备
06	单寄存器写入	修改单个设备参数
15	多线圈批量写入	同时控制多个开关设备
16	多寄存器批量写入	批量修改设备参数

注意：写入类功能码需确认设备地址、寄存器地址与权限，无写入权限或地址错误会返回异常报文。

6.3 Modbus 报文结构与解析方法

Modbus RTU报文以二进制格式传输，无起始/结束字符，靠帧间隔区分报文边界，完整报文由「地址域+功能码域+数据域+CRC校验域」组成。

6.4 熵灵modbus主站实操流程

前期准备

1. 硬件连接：通过数熵ED-N2-RS485模块，将手机与设备RS485接口连接，确保接线正确（A接A，B接B，避免反接）。
2. 串口参数确认：查询设备协议，确认串口参数（如波特率9600、数据位8、无校验、1停止位）。

软件配置

1. 蓝牙连接：打开熵灵小程序，连接数熵EB模块，确保蓝牙连接指示灯呈绿色常亮。
2. 串口设置：在助手界面配置串口参数，与设备一致。
3. 数据类型与字节顺序：按设备协议设置。
4. 读写设置：设备ID设为设备默认地址，寄存器地址按协议填写。

调试与报文验证

1. 执行读取操作，验证数值。
2. 执行写入操作，确认参数更新。
3. 异常处理：检查通讯指示灯、核对寄存器地址与功能码。

七、常见问题与技术支持

• 通讯超时：串口参数与设备不一致，或蓝牙距离超过20米。
• 数值偏差（有倍率）：属于正常现象，需按设备协议进行倍率换算。

7.1 数熵客服

关注「武汉数熵科技」企业服务号，获取产品与技术支持。

7.2 联系我们

在熵灵（微信小程序）【我的】点击「联系我们」，长按识别二维码、或复制微信号添加好友，即可获取技术支持。
